型番
VRS
-
販売
回転アイボルト

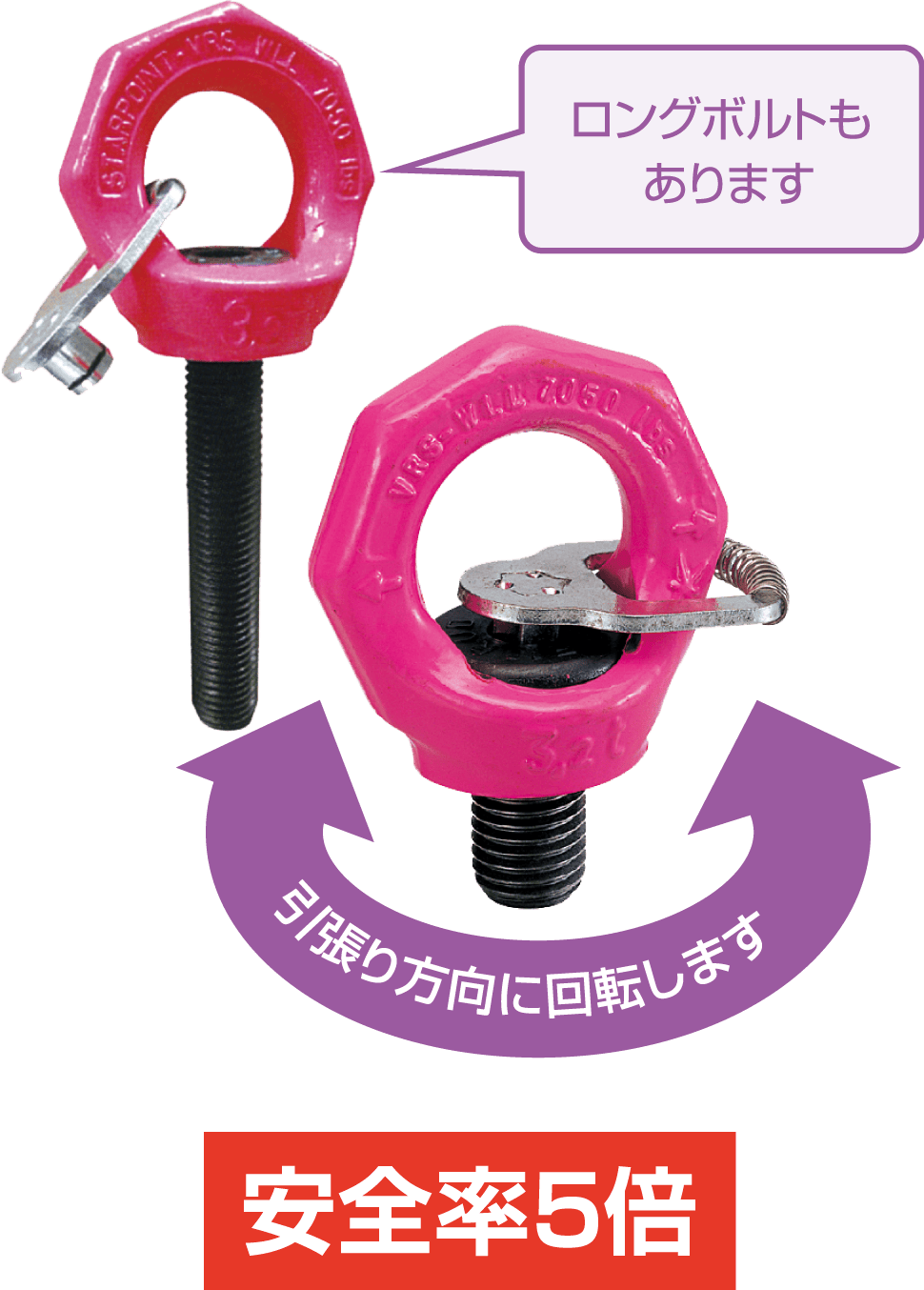

ボルト固定した状態でも
引っ張り方向に回転！
- 負荷方向に360°回転横方向での負荷にも対応！
- 専用工具不要、専用取付キーで脱着が簡単！
- 手締めで簡単取付可能

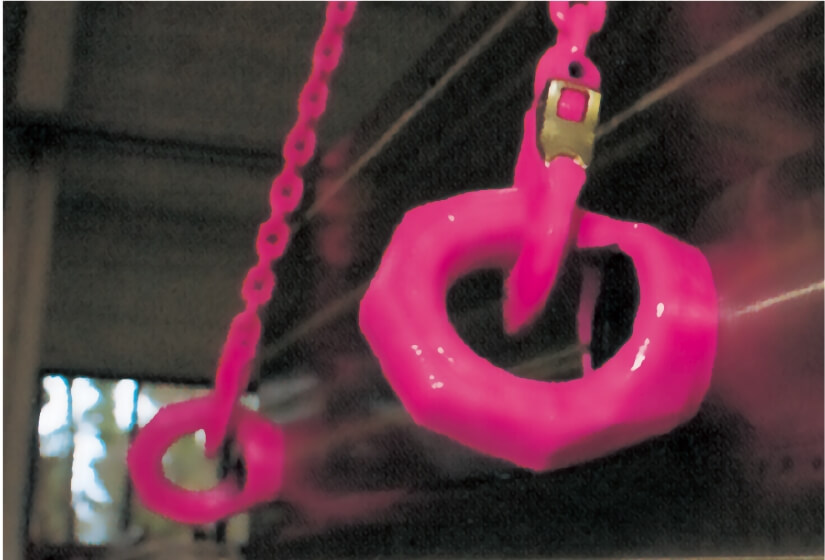

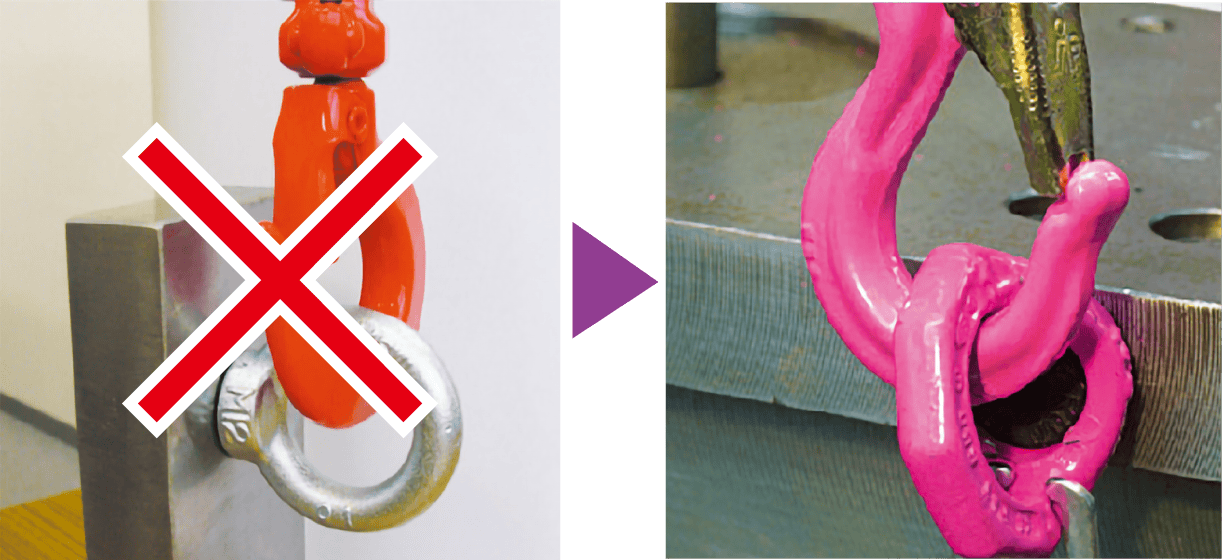

従来のアイボルトでは禁止されていた
横方向の負荷にも対応可能！
ルッド社製アイボルト スターポイントを
使用すれば、
ボルト固定した状態でも
引っ張り方向に回転！
専用工具不要、専用取付キーで脱着が簡単！
-

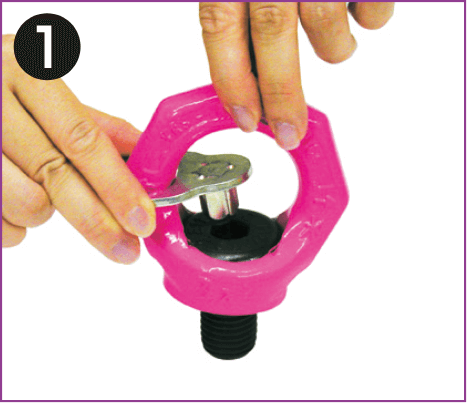

キーをボルト上部に差し込み、リングとボルトを固定します。
-
固定することにより、手でボルトを締め付けることが可能になります。
-

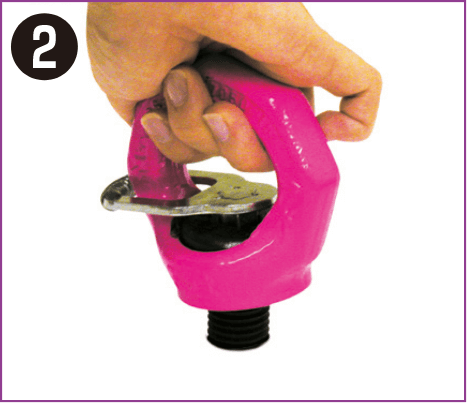

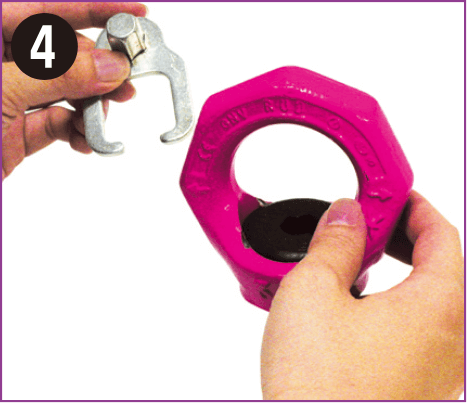

締め付けた後、キーを取り外すと負荷方向に360°リングが回転し、安全に使用して頂けます。
-

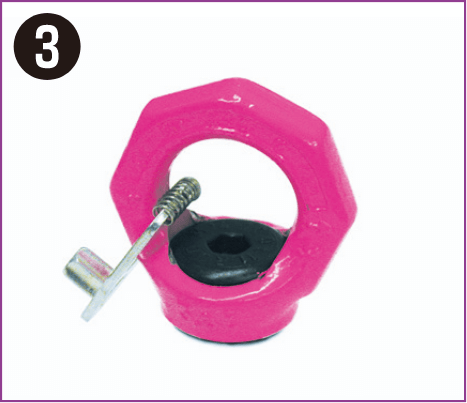

キーはスプリングを外すと、別保管することもできます。
製品仕様
-
ボルトは標準サイズ、ロングサイズの2種類をご用意。ロングサイズのボルト長さは指定出来ます。（切断加工）
| 型番 | 安全率5倍 負荷性能(t) |
製品質量 (kg) |

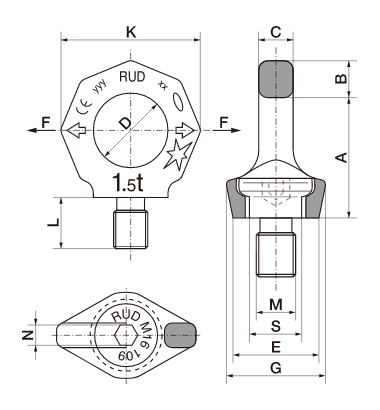

A | B | C | D | E | G | K | L | M | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VRS-M8 | 0.24 | 0.11 | 35 | 11 | 9 | 25 | 25 | 30 | 47 | 12 | 8 | 16.3 |
| VRS-M10（L） | 0.32 | 0.12 | 35 | 11 | 9 | 25 | 25 | 30 | 47 | 15（70） | 10 | 16.3 |
| VRS-M12（L） | 0.6 | 0.21 | 42 | 13 | 10 | 30 | 30 | 34 | 56 | 18（150） | 12 | 19.8 |
| VRS-M16（L） | 1.2 | 0.36 | 49 | 15 | 13 | 35 | 36 | 40 | 65 | 24（120） | 16 | 23.5 |
| VRS-M20（L） | 1.84 | 0.6 | 58 | 17 | 16 | 40 | 41 | 50 | 76 | 30（160） | 20 | 29.3 |
| VRS-M24（L） | 2.56 | 1.05 | 70 | 20 | 19 | 49 | 51 | 60 | 92 | 36（140） | 24 | 35 |
| VRS-M30（L） | 3.6 | 2.08 | 87 | 26 | 24 | 60 | 60 | 75 | 114 | 45（190） | 30 | 44 |
| VRS-M36 | 5.6 | 3.49 | 103 | 32 | 29 | 72 | 76 | 97 | 135 | 54 | 36 | 53 |
| VRS-M42 | 7.2 | 5.4 | 121 | 37 | 33 | 84 | 86 | 111 | 158 | 63 | 42 | 62 |
| VRS-M48 | 9.6 | 7.44 | 138 | 42 | 42 | 94 | 100 | 128 | 180 | 72 | 48 | 70 |
※インチ規格ネジは、お問い合わせください。※ネジピッチはロードリングプラスをご参照ください。

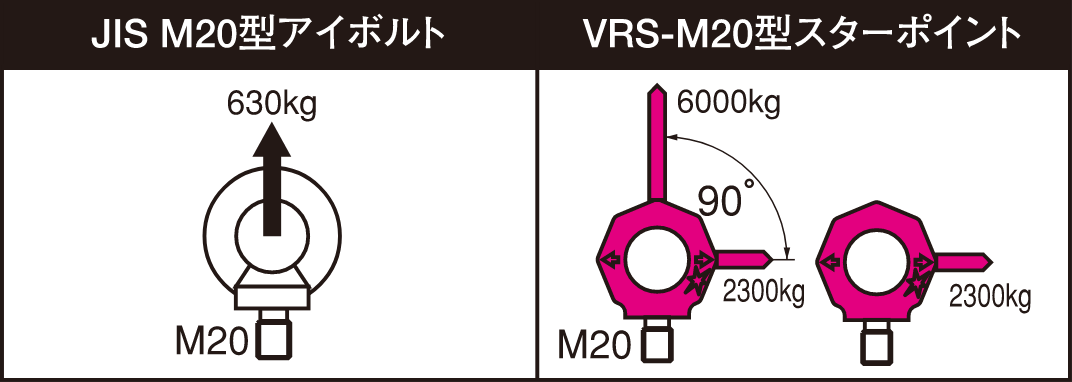

アイボルトヘの横方向負荷は、禁止されています。
2本のロープおよび3～4本のロープを用いた複数点吊り上げを行う場合には、アイボルトのリング面を引っ張り方向に合わせなければなりません。
固定締め付けしたアイボルトでこの作業を行うことは不可能でした。
スターポイント 吊り方向における最大荷重「G」（ton）※外角での吊り角度です。
| 吊り方式 |  |
 |
 |
 |
 |
 |
 |
 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 吊本数 | 1 | 1 | 2 | 2 | 2 | 2 | 2点非対称 | 3点および4点対称 | 3点および4点非対称 | |
| 傾斜角度 | 0° | 90° | 0° | 90° | 0〜45° | 45〜60° | 0〜45° | 45〜60° | ||
| VRS-M8 | 0.8 | 0.24 | 1.6 | 0.48 | 0.3 | 0.24 | 0.24 | 0.5 | 0.36 | 0.24 |
| VRS-M10 | 0.8 | 0.32 | 1.6 | 0.64 | 0.45 | 0.32 | 0.32 | 0.67 | 0.48 | 0.32 |
| VRS-M12 | 1.6 | 0.6 | 3.2 | 1.2 | 0.8 | 0.6 | 0.6 | 1.28 | 0.9 | 0.6 |
| VRS-M16 | 3.2 | 1.2 | 6.4 | 2.4 | 1.68 | 1.2 | 1.2 | 2.52 | 1.8 | 1.2 |
| VRS-M20 | 4.8 | 1.84 | 9.6 | 3.68 | 2.58 | 1.84 | 1.84 | 3.86 | 2.76 | 1.84 |
| VRS-M24 | 6.4 | 2.56 | 12.8 | 5.12 | 3.58 | 2.56 | 2.56 | 5.36 | 3.84 | 2.56 |
| VRS-M30 | 9.6 | 3.6 | 19.2 | 7.2 | 5.04 | 3.6 | 3.6 | 7.52 | 5.36 | 3.6 |
| VRS-M36 | 12.8 | 5.6 | 25.6 | 11.2 | 7.84 | 5.6 | 5.6 | 11.76 | 8.4 | 5.6 |
| VRS-M42 | 19.2 | 7.2 | 38.4 | 14.4 | 10.08 | 7.2 | 7.2 | 15.12 | 10.8 | 7.2 |
| VRS-M48 | 25.6 | 9.6 | 51.2 | 19.2 | 13.44 | 9.6 | 9.6 | 20.16 | 14.4 | 9.6 |
注意事項
- 取り付けの際は、必ず座面全体を吊り荷に密着させてください。
- ボルトは、吊り荷重、吊り方により使用荷重が変わります。必ず吊り方をご確認ください。
- 取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
吊り金具
シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
カタログダウンロード
最新の製品カタログ・図面・取扱説明書がこちらからダウンロードできます。[PDF]
