型番
BB-15000
-
リース

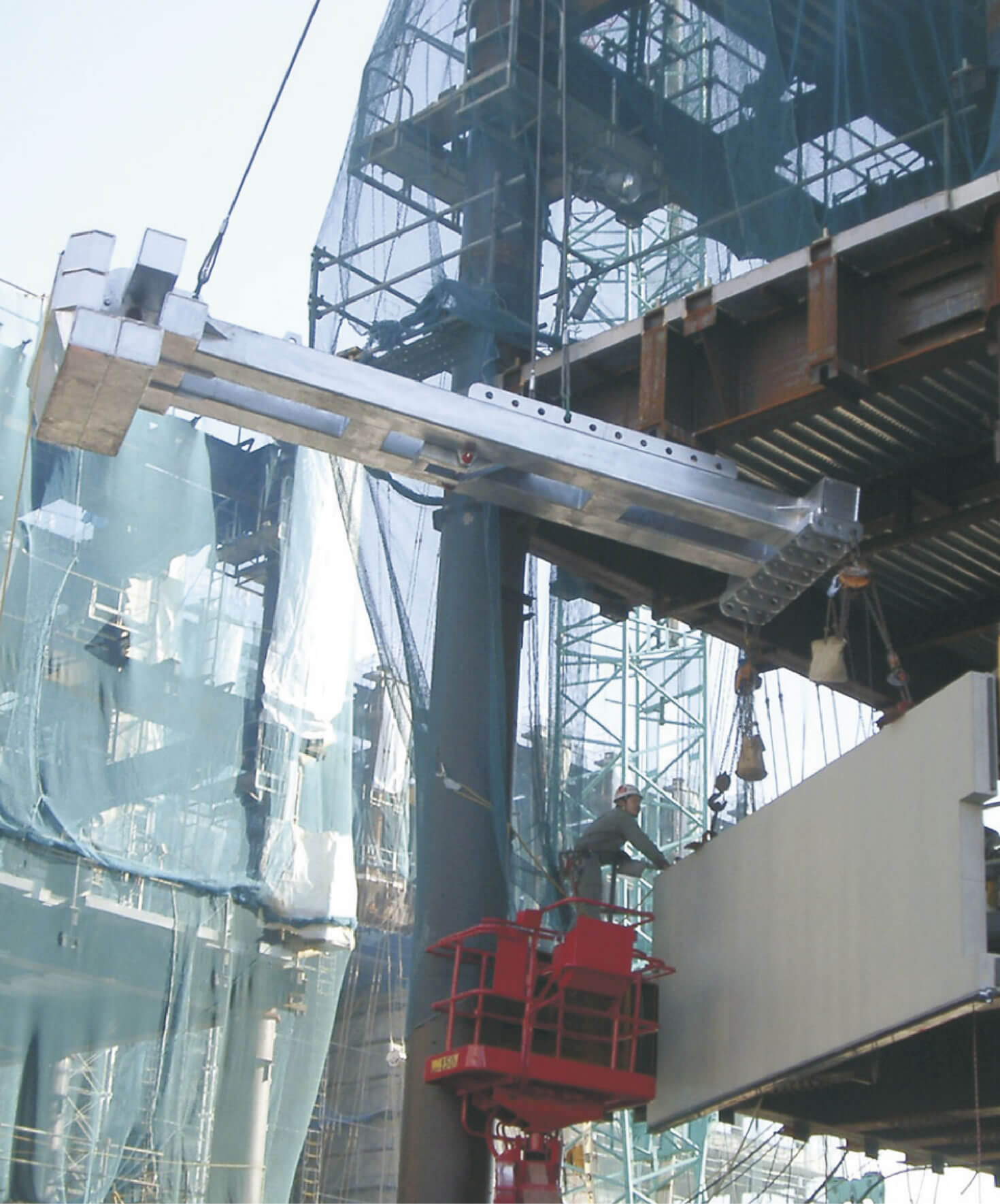

BBバランサー : BB-15000

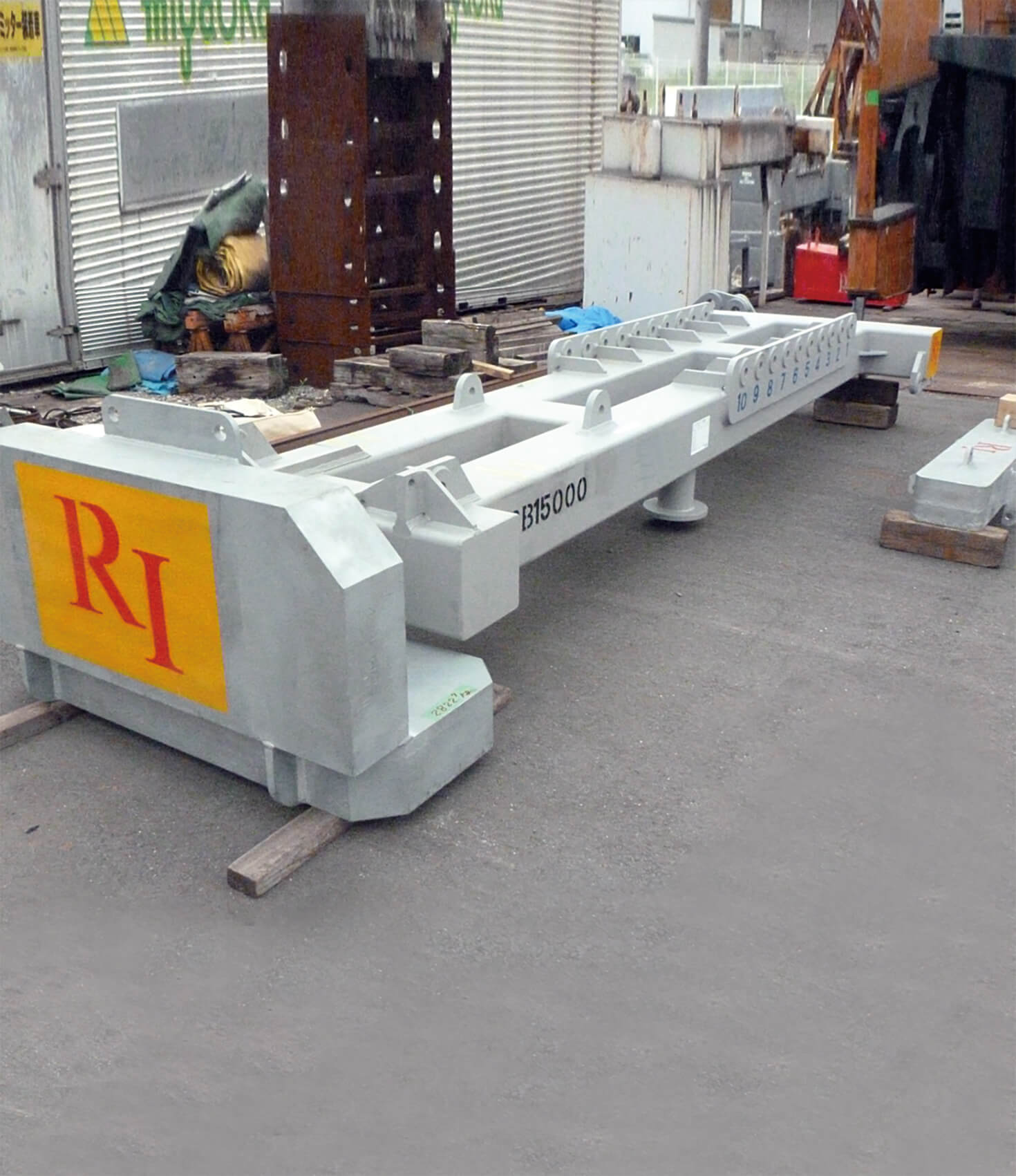

BB-15000
- 製品質量 5180kg ※標準仕様時
- 型番 BB-15000
- リース
吊り荷重表
フレーム･ウエイトの組み合わせで製品自重や最大吊り荷重の変更が可能
| 仕様 | フレームのみ | フレーム+ ウエイト700 |
フレーム+ ウエイト2700 |
標準仕様 フレーム+ ウエイト700+ 2700 |
|---|---|---|---|---|
| 製品質量（kg） | 1780 | 2480 | 4480 | 5180 |
| 作業半径（mm） | 最大吊り荷重（kg） | |||
|---|---|---|---|---|
| ①925 | 2686 | 5474 | 13522 | 16307 |
| ②1125 | 1956 | 4148 | 10481 | 12671 |
| ③1325 | 1445 | 3222 | 8358 | 10133 |
| ④1525 | 1069 | 2540 | 6792 | 8261 |
| ⑤1725 | 780 | 2015 | 5589 | 6823 |
| ⑥1925 | 551 | 1600 | 4636 | 5683 |
| ⑦2125 | 365 | 1262 | 3862 | 4758 |
| ⑧2325 | 使用不可 | 983 | 3222 | 3992 |
| ⑨2525 | 使用不可 | 748 | 2683 | 3342 |
| ⑩2725 | 使用不可 | 548 | 2223 | 2798 |
| 標準仕様 （フルウエイト） |
||||
- ※◯囲い数字は寸法図の吊りピース位置です。
- ※吊り荷重表の作業半径は水平時のものです。実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。

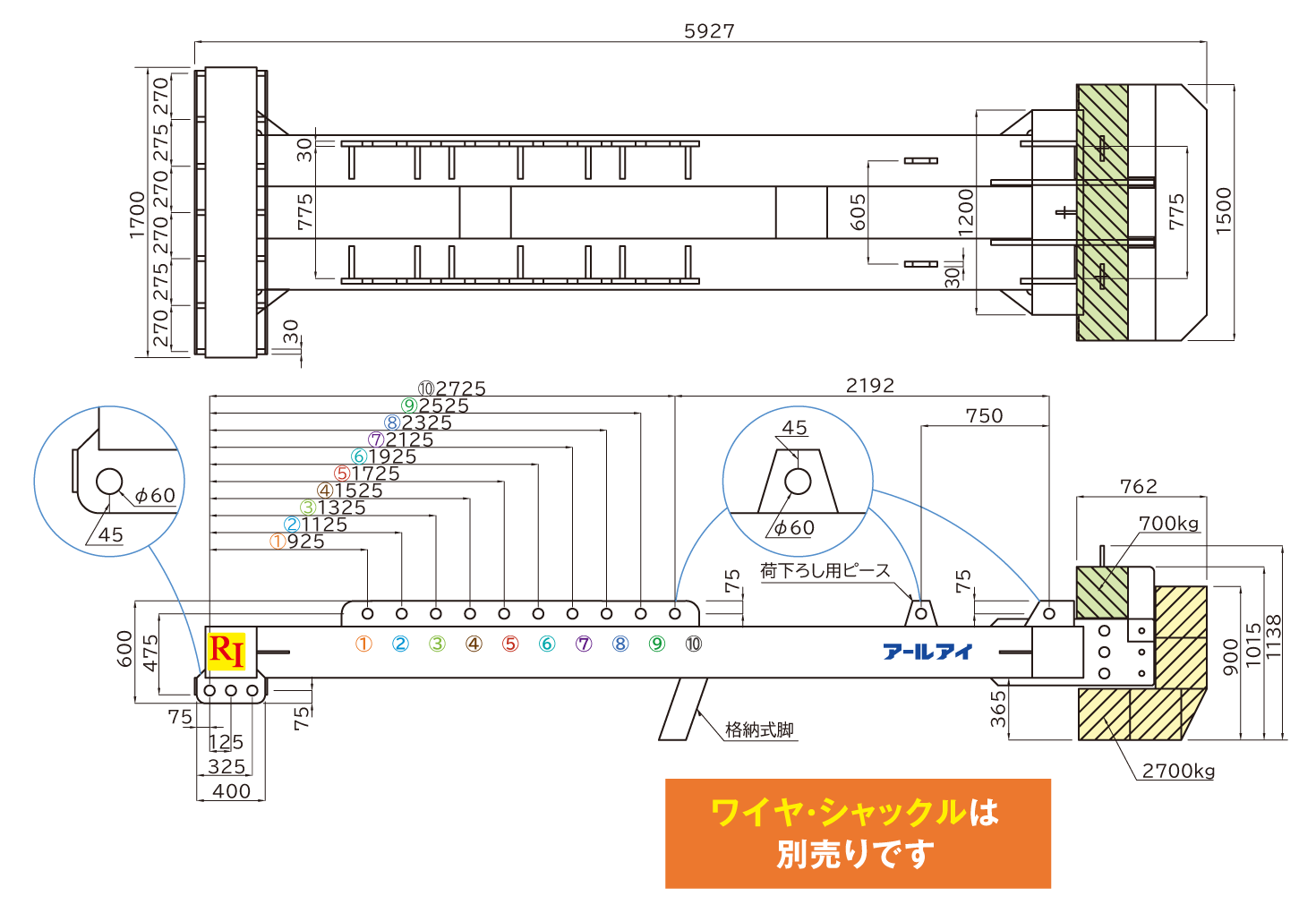

寸法図［15000］
- バランサー本体にワイヤ、シャックル付属しておりません。（※別売り）
- 本体下部の荷吊りピースは、必ず左右対称に取り付けてください。
- 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。
変動図 シミュレーション
［15000]
天秤吊りワイヤは4点吊りですが、2点吊りの吊り荷重にて選定してください。
❶吊り荷重を選択 ：
❷作業半径がわかります ：
- ※作業半径は水平時のものです。
実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。
BB-15000N
- 製品質量 5228kg ※標準仕様時
- 型番 BB-15000N
- リース
Nタイプ 吊荷重表
フレーム･ウエイトの組み合わせで製品自重や最大吊り荷重の変更が可能
| 仕様 | フレームのみ | フレーム+ ウエイト723 |
フレーム+ ウエイト2823 |
標準仕様 フレーム+ ウエイト723+ 2823 |
|---|---|---|---|---|
| 製品質量（kg） | 1682 | 2405 | 4505 | 5228 |
| 作業半径（mm） | 最大吊り荷重（kg） | |||
|---|---|---|---|---|
| ①925 | 2230 | 4636 | 14644 | 16923 |
| ②1125 | 1594 | 3469 | 11376 | 13147 |
| ③1325 | 1151 | 2654 | 9095 | 10511 |
| ④1525 | 823 | 2054 | 7412 | 8566 |
| ⑤1725 | 572 | 1592 | 6120 | 7072 |
| ⑥1925 | 373 | 1226 | 5096 | 5889 |
| ⑦2125 | 211 | 930 | 4264 | 4928 |
| ⑧2325 | 使用不可 | 684 | 3576 | 4133 |
| ⑨2525 | 使用不可 | 477 | 2997 | 3463 |
| ⑩2725 | 使用不可 | 301 | 2503 | 2892 |
| 標準仕様 （フルウエイト） |
||||
- ※◯囲い数字は寸法図の吊りピース位置です。
- ※吊り荷重表の作業半径は水平時のものです。実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。

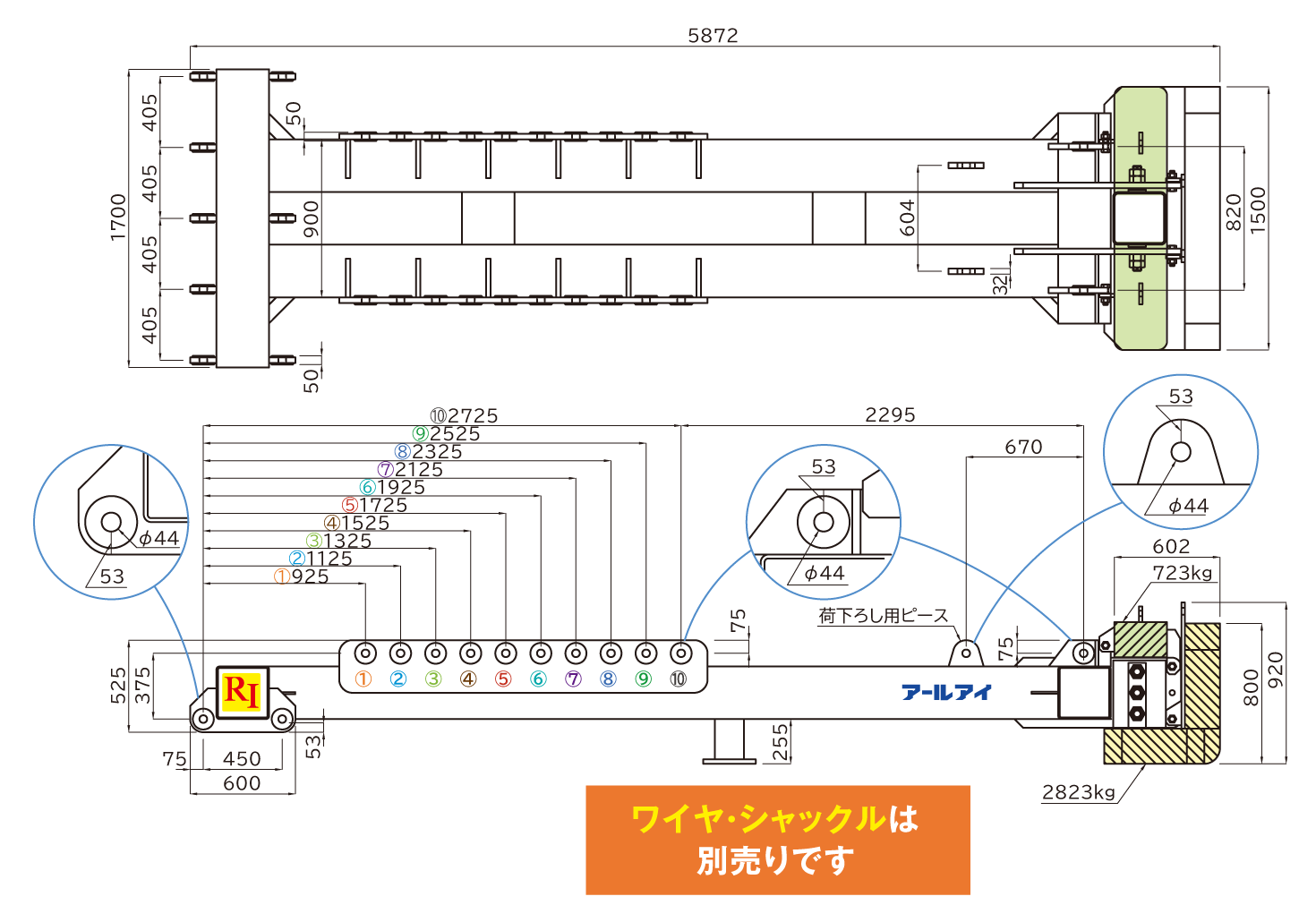

寸法図［15000N］
- バランサー本体にワイヤ、シャックル付属しておりません。（※別売り）
- 本体下部の荷吊りピースは、必ず左右対称に取り付けてください。
- 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。
変動図 シミュレーション
［15000N]
天秤吊りワイヤは4点吊りですが、2点吊りの吊り荷重にて選定してください。
❶吊り荷重を選択 ：
❷作業半径がわかります ：
- ※作業半径は水平時のものです。
実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。
