製品質量
3416
kg ※標準仕様時 -
型番
BB-8000
-
リース

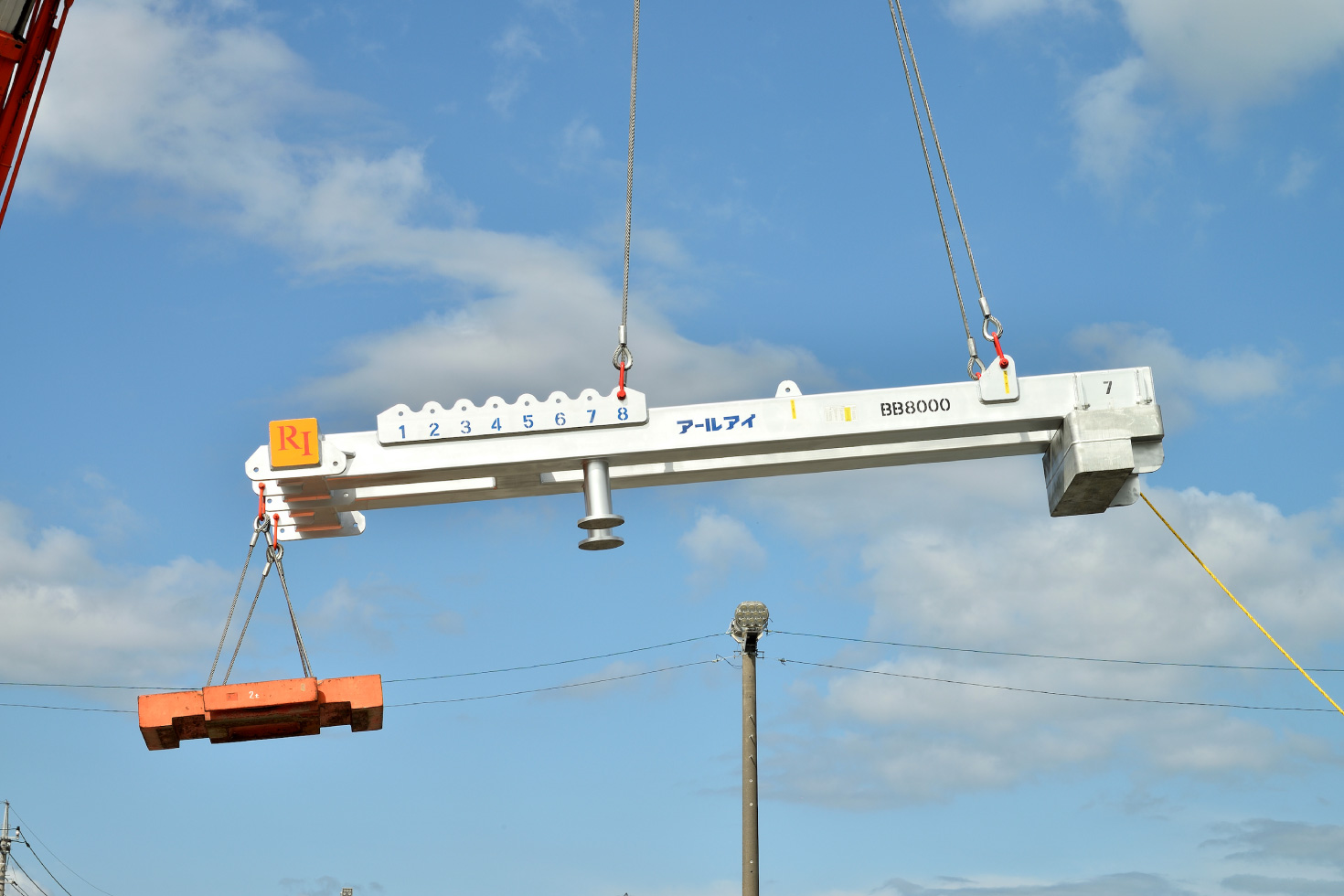

BBバランサー : BB-8000
吊り荷重表
フレーム･ウエイトの組み合わせで製品自重や最大吊り荷重の変更が可能
| BB-8000 吊り荷重表 | ||||
|---|---|---|---|---|
| 仕様 | フレームのみ | フレーム+ ウエイト696 |
標準仕様 フレーム+ ウエイト1866 |
フレーム+ ウエイト696+ 1866 |
| 製品質量（kg） | 1550 | 2246 | 3416 | 4112 |
| 作業半径（mm） | 最大吊り荷重（kg） | |||
| ① 900 | 2232 | 5007 | 8000 | |
| ② 1100 | 1601 | 3770 | 7349 | 8000 |
| ③ 1300 | 1164 | 2914 | 5799 | 7515 |
| ④ 1500 | 843 | 2286 | 4661 | 6075 |
| ⑤ 1700 | 598 | 1806 | 3792 | 4973 |
| ⑥ 1900 | 405 | 1427 | 3105 | 4103 |
| ⑦ 2100 | 248 | 1120 | 2549 | 3399 |
| ⑧ 2300 | 119 | 866 | 2090 | 2818 |
| 標準仕様 | ||||
- ※◯囲い数字は寸法図の吊りピース位置です。
- ※吊り荷重表の作業半径は水平時のものです。実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。

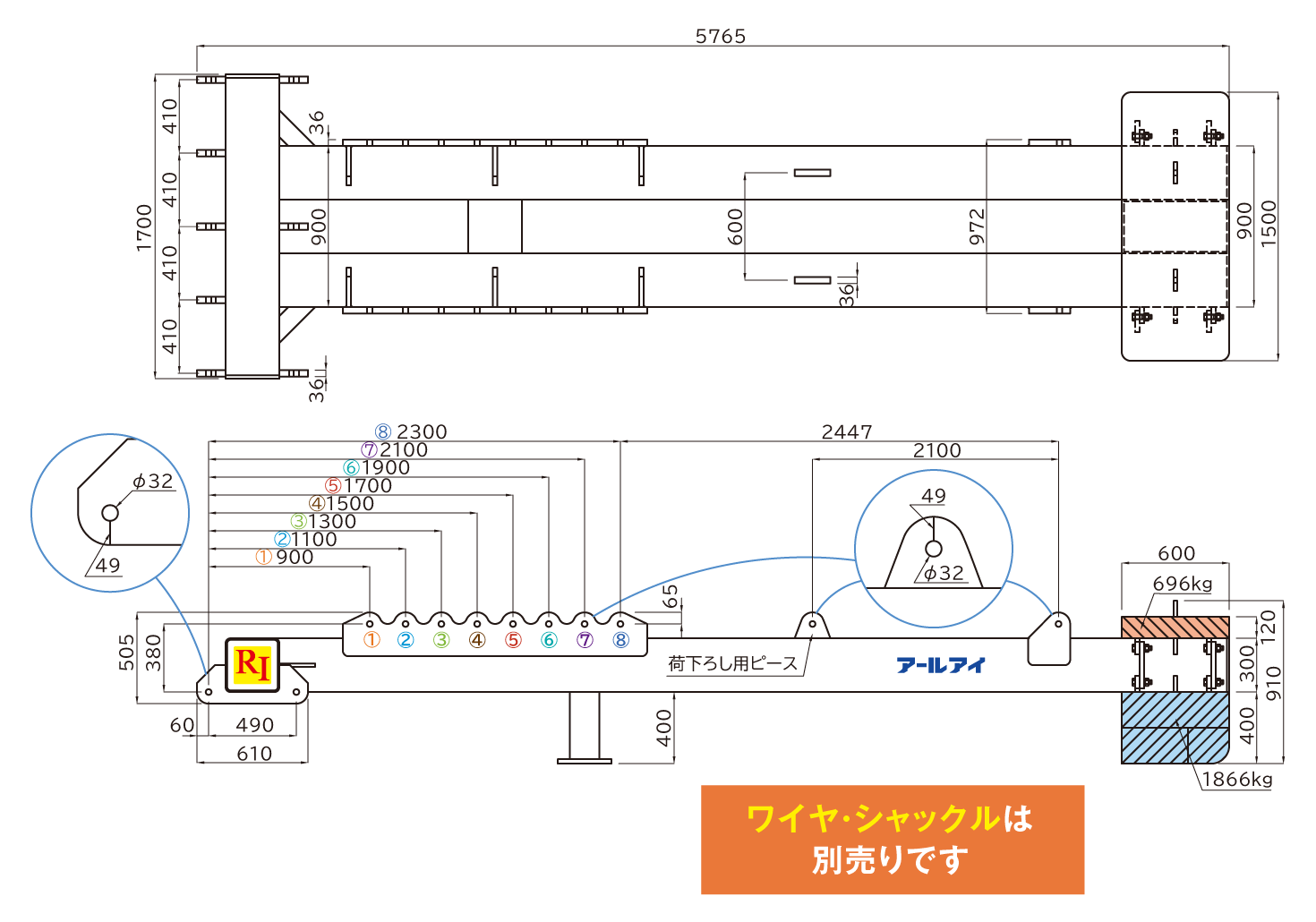

寸法図
- 製品質量 3416kg ※標準仕様時
- 型番 BB-8000
- リース
- バランサー本体にワイヤ、シャックル付属しておりません。（※別売り）
- 本体下部の荷吊りピースは、必ず左右対称に取り付けてください。
- 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。
変動図 シミュレーション
［BB-8000］
天秤吊りワイヤは4点吊りですが、2点吊りの吊り荷重にて選定してください。
❶吊り荷重を選択 ：
❷作業半径がわかります ：
- ※作業半径は水平時のものです。
実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。
- BBバランサーの変動図がシミュレーション可能！
-
吊荷時および空荷時のBBバランサー本体の変動図を確認できます。吊り荷と作業範囲の検討にご活用下さい。
